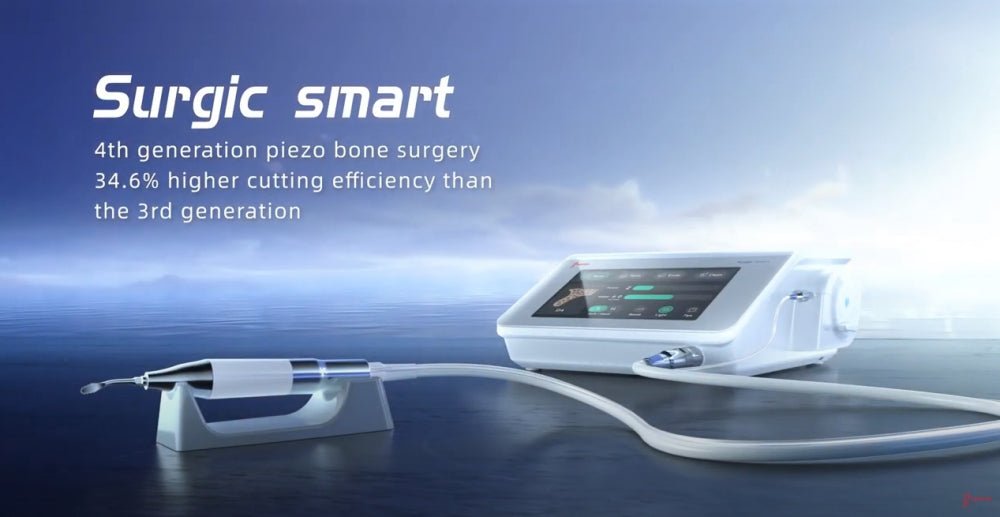

Das Surgic Smart ist Woodpeckers neuestes piezoelektrisches Chirurgiesystem für die Knochenchirurgie. Es kombiniert mikrometrisches, selektives Schneiden mit intelligenter Leistungsregelung und einer besonders leisen Peristaltikpumpe – für effizientes, weichteilschonendes Arbeiten und klare Sicht durch Kavitation.
Warum das Surgic Smart?
-
Intelligente Leistungssteuerung: passt die Ausgangsleistung automatisch an Knochenqualität und Situation an – Überhitzung wird vermieden.
-
One-Touch Enhance: per Taste sofort ca. 30 % mehr Leistung, wenn es die Situation erfordert.
-
Weichteilschutz & Sicht: selektives, mikrometrisches Schneiden; Kavitation für ein nahezu blutarmes Sichtfeld.
-
Ultra-leise Peristaltikpumpe: kontinuierlicher, präziser Fluss; direkte Kühlung an der Spitze.
-
Komfortable Bedienung: Multi-Funktions-Fußpedal, modernes Touch-Interface, Leitungsreinigung per Clean & Flush.
-
Sicherheit & Konstanz: automatisches Tuning gleicht Spitzenverschleiß aus; Schutz- und Alarmfunktionen für den OP-Alltag.
System & Komponenten
-
Steuereinheit mit Touch-Interface, Moduswahl (Bone/Perio/Endo/Clean/Flush), LED-Licht-Taste, Enhance, Tiefenumschaltung H/S (Kortikalis/Spongiosa).
-

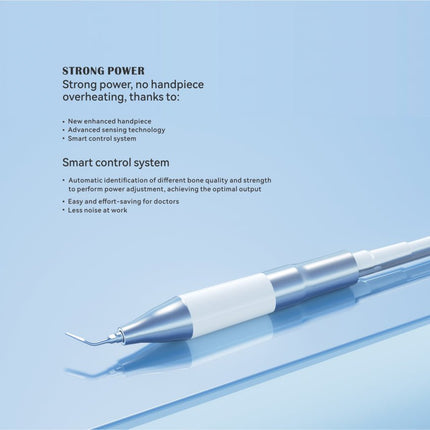

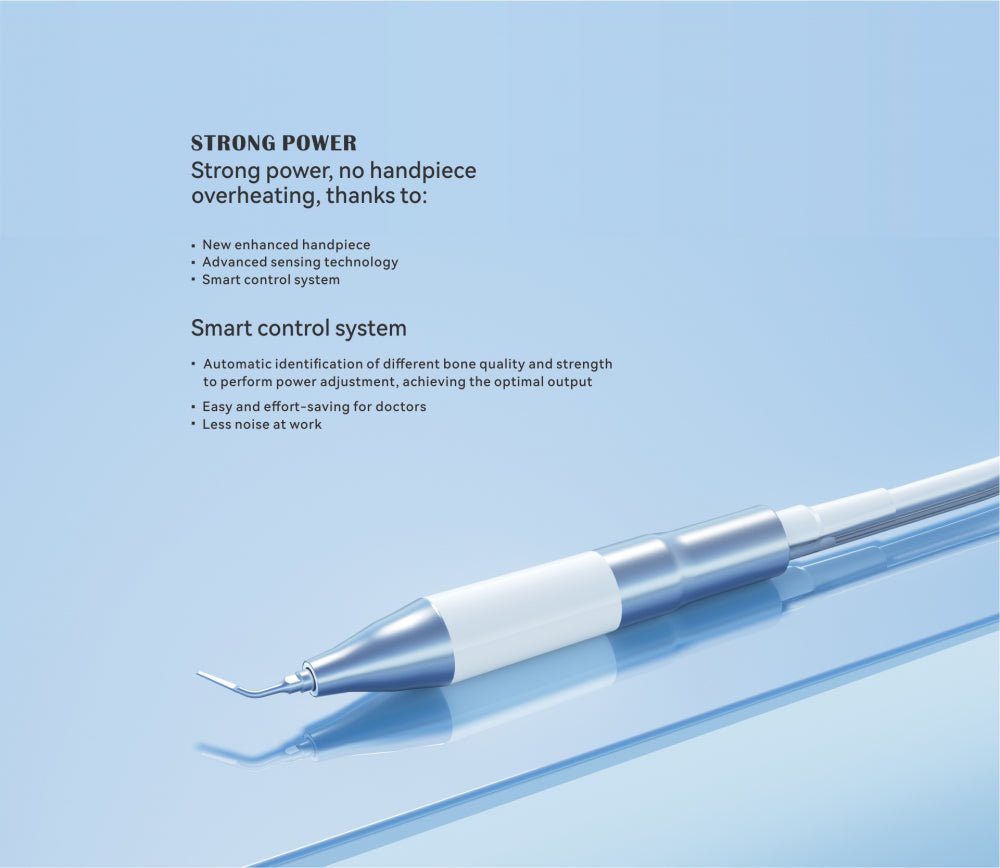

2× Handstück (autoklavierbar), LED-Beleuchtung schaltbar.
-
Multi-Funktions-Fußpedal (u. a. Wasser, Spülung, Workflow-Steuerung).
-
Peristaltik-Pumpe mit sterilisierbaren Schläuchen; stufenloser Durchfluss.
-
Spitzen-Kits (u. a. SS/SL/SC/SE/SP) inkl. Basic-Kits – breite Indikationsabdeckung.
Bedienmodi & Workflow
Bone-Modus
- Leistung 1–10 passend zu D4–D1 (gering → sehr hohe Knochendichte).
-
H/S für Schnitttiefe (Kortikalis/Spongiosa).
-
Enhance + ca. 30 % Leistung; LED schaltbar.
Perio-Modus
- Für parodontale Anwendungen; Wasser & Leistung einstellbar.
Endo-Modus
- Für endodontische Anwendungen; Wasser & Leistung einstellbar.
Clean & Flush
-
Clean: Leitungen nach OP spülen (empfohlen ≥ 25 s).
-
Flush: dosierte Spülstöße, ca. 0,5–5 ml pro Pedaltritt.
Technische Daten (Auszug)
-
Arbeitsfrequenz: 24–36 kHz
-
Durchfluss Kühlung: ca. 25–110 ml/min
-
Versorgung: ~100–240 V, 50/60 Hz, 170 VA; Sicherungen 2× 1,6 AT/250 V
-
Betrieb: intermittierend 60 s EIN / 10 s AUS
-
Schutzklassen: Klasse I, Typ-B Anwendungsteil; Schutzgrad IPX1 (Gerät) / IPX6 (Fußpedal)
-
Abmessungen (B×T×H): 276 × 267 × 110 mm
-
Gewicht: ca. 2,8 kg
-
Umgebung (Betrieb): +5 °C bis +40 °C; 30–75 % r. F.; Wassertemperatur am Zulauf ≤ 25 °C
Anwendungen (bestimmungsgemäße Verwendung)
- Piezoelektrisches System für Osteotomie/Osteoplastik in: Oralchirurgie, Orthopädie, MKG-Chirurgie, kosmetische Chirurgie, Neurochirurgie, HNO.
- Nicht in brennbarer Atmosphäre betreiben (z. B. Anästhesiegemische/O₂).
Kontraindikationen & Warnhinweise
-
Implantierte Elektronik: nicht anwenden bei Patient:innen oder Anwender:innen mit Herzschrittmachern bzw. anderen implantierbaren elektronischen Geräten.
-
Prothetische Artefakte: keine Bearbeitung von Metall-/Keramik-Prothesen (Zerstörungsgefahr).
-
Explosive/entzündliche Atmosphären: Betrieb in solchen Umgebungen verboten.
-
Nach Autoklav: Handstück vollständig abkühlen lassen, erst dann einsetzen.
-
Spitzenzustand: deformierte/abgenutzte Spitzen nicht verwenden (Bruch- & Aspirationsrisiko).
-
Sterilität & Zubehör: nur original Woodpecker-Zubehör verwenden; neue/reparierte Produkte stets vor Gebrauch aufbereiten.
Lieferumfang (typisch)
- Steuereinheit, Multifunktions-Fußpedal
- 2× Surgic Smart Handstück, 2× Silikon-Handstückhalter
- Peristaltische Pumpe, 8× Pumpenschläuche
- 4× Anschluss für Kabel/Schlauch der Pumpe, 2× Soleflaschen-Anschluss, Haken
- Drehmomentschlüssel, 2× Sterilisationsbox
- Spitzenhalter & Spitzensets gemäß Packliste
- Netzkabel
Hinweis: Der exakte Lieferumfang kann je nach Aktion/Kit variieren.
Spitzen & Kits (Beispiele)
- Breites Portfolio, u. a. SS-, SL-, SC-, SE-, SP-Serien; Basic-Kits verfügbar.
- Zuordnung der Spitzen zu Modi/Leistungsbereichen siehe Anleitung.
Aufbereitung & Haltbarkeit (Auszug)
-
Autoklav-Grenzen (empfohlen): Pumpenschlauch ≤ 8 Zyklen; Handstück/Kieselgel-Stütze ≤ 100; Spitze ≤ 300; diverse Zubehörteile ≤ 1000.
- Maximale Temperatur 138 °C nicht überschreiten.
- Leitungsreinigung: Clean-Modus nach OP, optional Flush-Dosis 0,5–5 ml/Betätigung.
Schnellübersicht (Specs)
Frequenz 24–36 kHz • Durchfluss ~25–110 ml/min • Netz 100–240 V / 50–60 Hz / 170 VA • Intervall 60 s EIN / 10 s AUS • IP: Gerät IPX1 / Pedal IPX6 • Maße 276×267×110 mm • Gewicht ~2,8 kg
