Das Surgery-X (LED) ist ein piezoelektrisches System für die Knochenchirurgie. Dreidimensionale Ultraschall-Oszillationen ermöglichen mikrometrisches, selektives Schneiden mit klarer Sicht durch den Kavitationseffekt. Eine automatische Abstimmung (Auto-Tuning) kompensiert den Spitzenverschleiß und hält die Leistung konstant.
Besondere Eigenschaften (3. Generation)
-
3rd generation of piezo motors for bone surgery (Hersteller-/Händlerangabe).
-
Weichteilschutz: selektives Schneiden – Knochenbearbeitung ohne Schädigung von Nerven, Gefäßen oder Membranen (Hersteller-/Händlerangabe).
-
Kühlung & Temperatur: Irrigation + Ultraschall halten die Schnitttemperatur typ. < 38 °C (Hersteller-/Händlerangabe).
-
Vibrationsamplitude: ca. 20–100 µm (Hersteller-/Händlerangabe).
-
Mikrometrischer Schnitt: minimale Inzision ca. 3,5 mm × 0,5 mm (Hersteller-/Händlerangabe).
-
Intuitive, leicht zu reinigende Touch-Bedienung (Hersteller-/Händlerangabe).
-
Irrigationssystem: arbeitet mit günstigen Standard-Verbrauchsteilen; Peristaltik-Schlauch wiederverwendbar (empfohlene Obergrenze siehe Aufbereitung).
-
Ausstattung: zwei LED-Handstücke + 14 Titan-Tips (Kit abhängig).

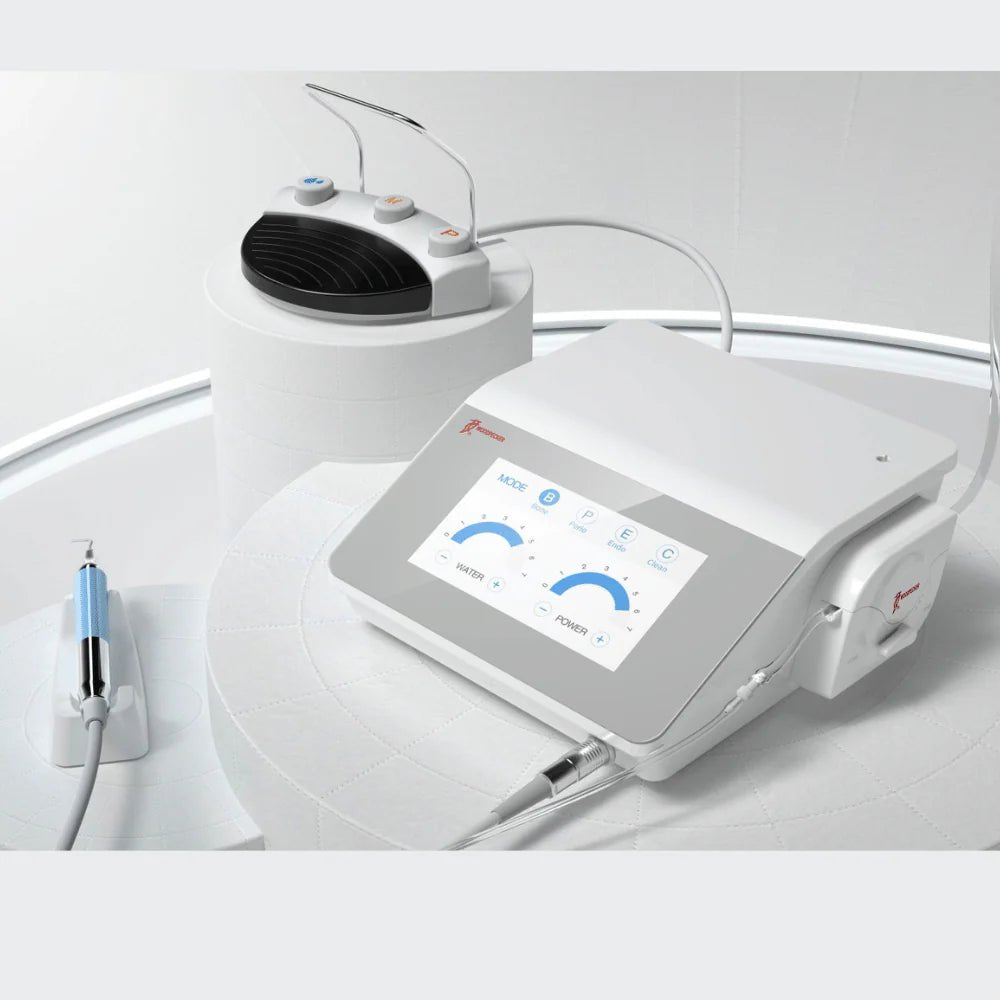

System & Komponenten
-
Steuereinheit mit Moduswahl (Bone/Perio/Endo/Clean), Power- & Wasser-Regelung.
-
2× Surgery-X(LED) Handstücke (autoklavierbar) mit LED-Beleuchtung.
-
Multifunktions-Fußpedal (u. a. Moduswechsel, Power, Wasser, Clean).
-
Peristaltikpumpe inkl. Schlauchset; empfohlene Wiederaufbereitung begrenzt.
-
Spitzen-Kits, Drehmomentschlüssel, Sterilisationsboxen.
Bedienmodi & Workflow
Bone-Modus
- 7 Powerstufen (Power 1–7) für unterschiedliche Knochendichten von sehr hoch bis sehr niedrig.
- Immer ohne Tip-Kontakt anfahren, damit die Elektronik die Resonanz korrekt erfasst (Leistungsschutz).
Perio-Modus
- Einstellbare Leistung & Wasserabgabe.
Endo-Modus
- Einstellbare Leistung & Wasserabgabe.
Clean
- Spülmodus für Leitungen vor/nach der Behandlung (empfohlen ≥ 25 s).
Kompatible Inserts (Auszug)
-
Bone: US1, US1L, US1R, US2, US3, US4, US5, US6
-
Sinus Lifting: UL1, UL2, UL3, UL4, UL5
-
Exzision/Exelcymosis: UC1
-
Implant: UI1, UI2, UI7, UI8, UI9
Technische Daten (Auszug)
-
Arbeitsfrequenz: 24–36 kHz
-
Kühlfluss: ca. 25–110 ml/min
-
Versorgung: ~100–240 V, 50/60 Hz, 150 VA; Sicherungen 2× 1,6 AT/250 V
-
Betrieb: intermittierend 60 s EIN / 10 s AUS
-
Schutzarten: Gerät IPX1 / Fußpedal IPX6
-
Abmessungen (B×T×H): 276 × 267 × 110 mm
-
Gewicht: ca. 2,8 kg
-
Sicherheit: Klasse I, Typ-B Anwendungsteil
Quelle Spezifikationen/Modi: Surgery-X IFU.
Aufbereitung & Haltbarkeit (Auszug)
-
Max. Temperatur: 138 °C nicht überschreiten.
-
Zyklus-Richtwerte: Pumpenschlauch ≤ 8 Zyklen; Handstück & Silikonhalter ≤ 100; Spitzen ≤ 300; Anschlüsse/Tray/Drehmomentschlüssel bis ca. 300.
-
Validierte Verfahren: Reinigung/Desinfektion gemäß EN-Standards; Kontakte vor Anschluss stets trocknen.
Regulatorik & Garantie
-
Medizinprodukt: Klasse IIa, CE 0197 (TÜV Rheinland) – Hersteller-/Händlerangabe.
-
Legal Notice: Bedingungen/Preise/Bestimmungsgemäße Verwendung/Features/Regulatory siehe jeweilige Produktseite; nur für zahnärztliche Fachkreise; nicht erstattungsfähig nach LPP; bitte IFU/Label vor Gebrauch lesen. (Hersteller-/Händlerangabe)
-
Garantie laut IFU: 2 Jahre Gerät, 1 Jahr Handstück mit Kabel.
-
Hersteller-/Händlerangabe: Motor 5 Jahre, Handstück & Zubehör 1 Jahr. (Hinweis: von IFU-Angabe abweichend)
-
Marke/Hersteller: DTE Woodpecker / WOODPECKER DTE (China)
-
Artikel-Nr.: SMWP-SURGIC-3G
Schnellübersicht (Specs)
Frequenz 24–36 kHz • Durchfluss ~25–110 ml/min • Netz 100–240 V / 150 VA • Intervall 60 s EIN / 10 s AUS • IP: Gerät IPX1 / Pedal IPX6 • Maße 276×267×110 mm • Gewicht ~2,8 kg
